Az alap megértése: Mi az autó felfüggesztési rugók két alapvető típusa?

A két alapvető típusa autó felfüggesztési rugók vannak tekercsrugók és laprugók . Ez a két alkatrész képviseli azt az alapvető technológiát, amelyet a modern és klasszikus autómodellek túlnyomó többségében használnak a jármű tömegének támogatására és az útrázkódások elnyelésére. Míg más rendszerek, például légrugók vagy tvagyziós rudak léteznek, a tekercs- és lapváltozatok továbbra is az iparági szabványok megbízhatóságuk, költséghatékonyságuk és a több évtizedes mérnöki fejlődés során bevált teljesítményük miatt.

A Role of Coil Springs in Modern Automotive Engineering

Tekercsrugók vannak the most prevalent type of suspension spring found in modern passenger cars, providing a balance of compact design and excellent ride comfort. By utilizing a heavy-duty steel wire wound into a helical shape, these springs compress and expand to manage the vertical movement of the wheels.

A mechanical principle behind a coil spring is based on torziós . Ahogy a rugó összenyomódik, maga a huzal elcsavarodik, energiát tárolva, amely aztán felszabadul, hogy a kereket a talaj felé tolja vissza. Ez a kialakítás jelentős mozgást tesz lehetővé viszonylag kis függőleges térben, így ideális független felfüggesztési rendszerekhez.

A tekercsrugós rendszerek előnyei

A primary advantage of tekercsrugók az a képességük, hogy kiválóan hangolhatót kínáljanak tavaszi árfolyam , amely közvetlenül befolyásolja a jármű kezelhetőségét. A mérnökök változtathatják a huzal vastagságát, a tekercs átmérőjét és a fordulatok számát, hogy lágy, kényelmes utazást vagy merev, sportos teljesítményérzetet keltsenek.

• Nagyfokú rugalmasság felfüggesztés geometriája tervezés.
• Csökkentett súly a hagyományos nagy teherbírású alternatívákhoz képest.
• Kompatibilitás a MacPherson rugóstag és multi-link suspension setups.
• Lineáris vagy progresszív tömörítési arány a tekercstávolságtól függően.

A Enduring Utility of Leaf Springs in Heavy-Duty Vehicles

Levélrugók vannak one of the oldest forms of vehicle suspension, consisting of several layers of flexible steel strips (leaves) stacked together to act as a single unit. This type of spring is primarily utilized in rear suspensions for pickup trucks, vans, and heavy-duty commercial vehicles because of its exceptional teherbíró képessége .

A tekercsrugóktól eltérően laprugók kettős célt szolgálnak: csillapító elemként és szerkezeti láncszemként működnek. Mivel közvetlenül a jármű alvázához és tengelyéhez vannak csavarozva, segítik a tengely helyének meghatározását anélkül, hogy szükség lenne további vezérlőkarokra, egyszerűsítve a teljes felfüggesztési architektúrát a masszív alkalmazásokhoz.

A levélrugós kialakítás jellemzői

Modern laprugók általában két változatban kapható: többlevelű és egylevelű. A többlevelű rendszerek több, különböző hosszúságú réteget használnak a progresszív ellenállás érdekében – ahogyan nagyobb súlyt adnak hozzá, több levél támasztja alá a terhelést.

• Kiváló eloszlása alváz feszültség a keret szélesebb területén.
• Egyszerűsített kialakítás, amely csökkenti a mozgó alkatrészek számát a hátsó tengely szerelvényében.
• Nagy tartósság extrém súlyviszonyok mellett és off-road környezetben.
• Könnyű javítás és csere a kereskedelmi flotta beállításaiban.

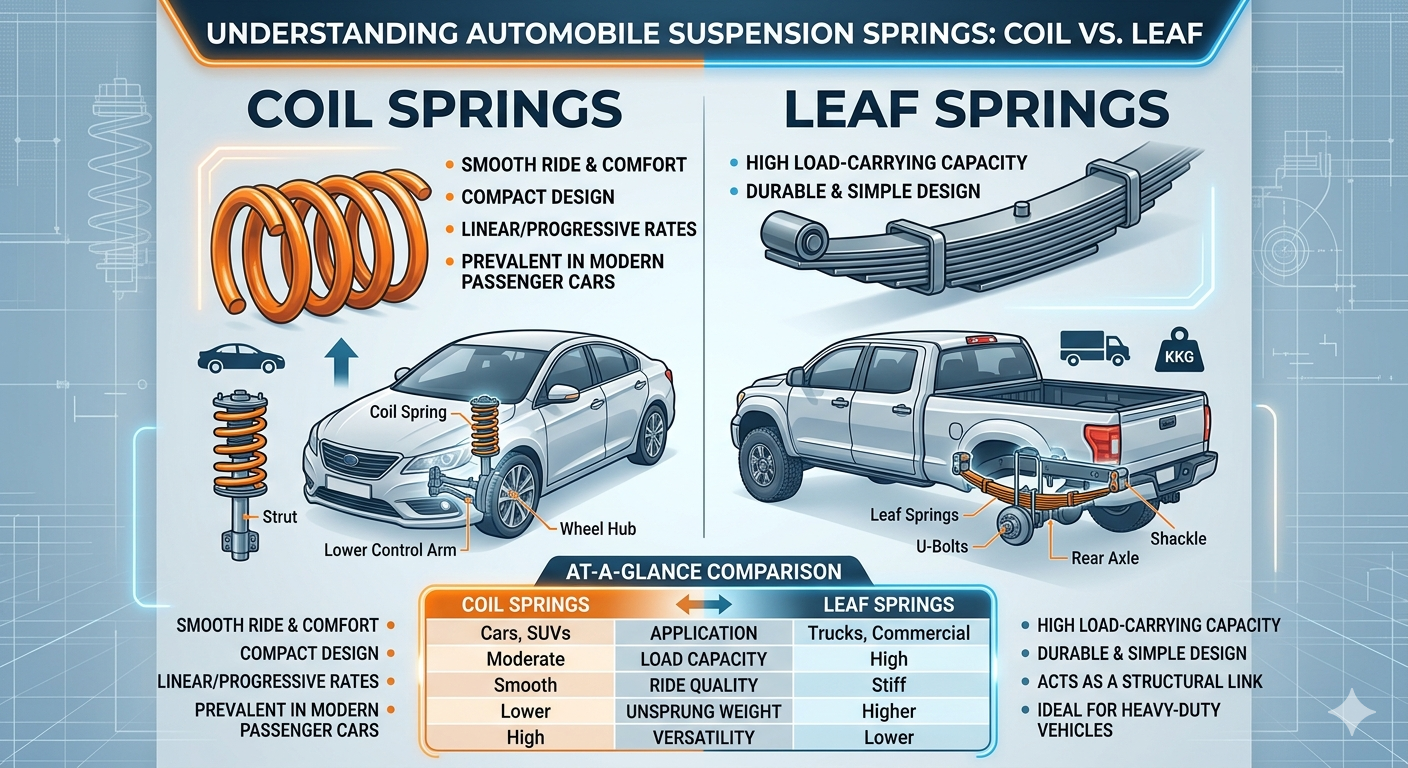

Összehasonlító elemzés: tekercsrugók vs. laprugók

Választás között tekercsrugók és laprugók teljes mértékben a jármű tervezett használatától, valamint a kényelem és a hasznosság közötti kívánt egyensúlytól függ. Míg a tekercsrugók uralják a fogyasztói autók piacát zökkenőmentes futásuk miatt, a laprugók továbbra is az ipari és fuvarozási ágazatok királyai.

1. táblázat: Műszaki összehasonlítás a gépjármű-felfüggesztési rugók két alaptípusa között.

Műszaki teljesítménytényezők és anyagtudomány

A effectiveness of autó felfüggesztési rugók az anyagtudományban gyökerezik, különösen a nagy szakítószilárdságú anyagok használatában króm szilícium or króm-vanádium acél. Ezeket az ötvözeteket a magas rugalmassági határuk miatt választották ki, így biztosítva, hogy a rugó visszanyerje eredeti alakját még milliónyi összenyomási ciklus után is.

Például egy szabványos személygépjárműben a tekercsrugó 300 font/inch rugósebességgel rendelkezhet. Ez azt jelenti, hogy minden 300 fontnyi erőhöz a rugó pontosan egy hüvelyket nyom össze. Ezzel szemben egy nagy teherbírású laprugó A haszongépjárműre történő csomagolás progresszív sebessége 500 font/hüvelyknél kezdődik, és 1200 font/hüvelykre nő, amikor a jármű eléri a maximális hasznos teherbírását. Ez megakadályozza, hogy a felfüggesztés nagy igénybevétel esetén „aluljon”.

Hatás a rugózatlan súlyra

A felfüggesztés tervezésének egyik kritikus műszaki mutatója az rugózatlan súly — a felfüggesztés, a kerekek és a hozzájuk közvetlenül kapcsolódó egyéb alkatrészek tömege, nem pedig a rugók. Tekercsrugók lényegesen kisebb mértékben járulnak hozzá a rugózatlan tömeghez, mint a laprugók. Az alacsonyabb rugózatlan tömeg lehetővé teszi, hogy az abroncsok pontosabban nyomon kövessék az úthibákat, ezért szinte minden nagy teljesítményű versenyjárműben kifinomult coil-over-shock konfigurációkat alkalmaznak.

Karbantartás és a felfüggesztő rugók meghibásodásának jelei

Fenntartása a két alapvető típusa automobile suspension springs létfontosságú a jármű biztonsága szempontjából, mivel a törött rugó az irányítás elvesztéséhez vagy a gumiabroncs károsodásához vezethet. Míg a rugókat úgy tervezték, hogy kitartsák a jármű élettartamát, a környezeti tényezők, mint például az útsó és az extrém vontatás, idő előtti meghibásodást okozhatnak.

Mert tekercsrugók , a leggyakoribb meghibásodási mód a feszültségtöréshez vezető korrózió. Egy elpattant tekercs miatt a jármű egyenetlenül ülhet, vagy hangos „csörgő” zajt kelthet, amikor egyenetlenségen áthalad. Mert laprugók , a leggyakoribb probléma a "megereszkedés" (az ív elvesztése) vagy az egyes levelek pattanása a csomagon belül.

• Szemrevételezés: Keressen repedéseket, erős rozsdát vagy oldalra dőlést.
• A Bounce Test: Nyomja le a jármű egyik sarkát; ha kétszer ugrál, a lengéscsillapítók vagy rugók elhasználódhatnak.
• Gumiabroncs kopás: Az egyenetlen abroncskopási mintázatok gyakran egy megereszkedett rugóra utalnak, amely megváltoztatta a kerékbeállítás .

A tavaszi technológia evolúciója és jövőbeli trendjei

Miközben tekercsrugók és laprugók továbbra is a szabványok maradnak, az autóipar a kompozit anyagok felé való elmozdulást lát. Egyes modern járművek a hagyományos acél laprugókat felváltották szálerősítésű műanyag (FRP) egylevelű kivitelek. Ugyanolyan erősséget kínálnak, 70%-os súlycsökkenéssel, jelentősen javítva az üzemanyag-hatékonyságot és a menetminőséget.

Ezenkívül az elektromos járművek (EV) térnyerése új követelményeket támaszt felfüggesztési rendszerek . Mivel az elektromos járművek nehéz akkumulátorcsomagokat hordoznak, rugóiknak nagyobb állandó terhelést kell kezelniük, miközben megőrzik a csendes, rezgésmentes utasteret. Ez kifinomult "változtatható menetemelkedésű" tekercsrugók kifejlesztéséhez vezetett, amelyek puhák maradnak a kis hullámok hatására, de kanyarodás vagy fékezés közben azonnal megmerevednek.

Gyakran Ismételt Kérdések (GYIK)

1. Melyik rugó a jobb terepjáróhoz?

A céltól függ. Tekercsrugók általában jobb "csuklósságot" kínálnak (a kerekek önálló mozgásának képességét nagy akadályokon), míg laprugók vannak preferred for heavy-duty overlanding where carrying gear and fuel is the priority.

2. Cserélhetem a laprugókat csavarrugóra?

Igen, de ehhez komplett kell felfüggesztés átalakító készlet . Mivel a laprugók is meghatározzák a tengelyt, a tekercsekké való átalakításhoz vezérlőkarok és egy nyomtávrúd hozzáadása szükséges a tengely rögzítéséhez, ami jelentős mérnöki tevékenység.

3. Miért használja egyes járművek mindkettőt?

Sok pickupot használnak tekercsrugók elöl a pontos kormányzás és kényelem érdekében használat közben laprugók hátul, hogy kezelje a rakományt a teherautó ágyában. Ez a hibrid megközelítés mindkét alaptípus erősségeit kihasználja.

4. Általában mennyi ideig tartanak az autók felfüggesztési rugói?

Ideális körülmények között, felfüggesztő rugók több mint 150 000 mérföldet bír ki. Azonban azokban a régiókban, ahol erős a hó és az útsó, a korrózió okozta fáradtság miatt sokkal hamarabb cserére lehet szükség.

Utolsó gondolatok a felfüggesztés lehetőségeiről

Megértés mi az autók felfüggesztésének két alapvető típusa Ez az első lépés a járműveinket stabilan és biztonságosan őrző komplex tervezés megbecsülésében. Legyen szó sokoldalúról és kényelmesről tekercsrugó vagy a masszív és megbízható laprugó mindkét technológia továbbra is kritikus szerepet játszik a globális közlekedési infrastruktúrában. Az anyagok és a járművek tömegének fejlődésével ez a két alaptípus valószínűleg még sok éven át az autófelfüggesztés alapja marad.
